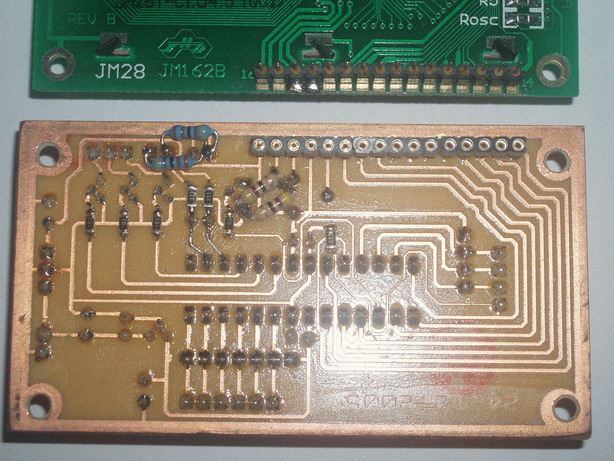

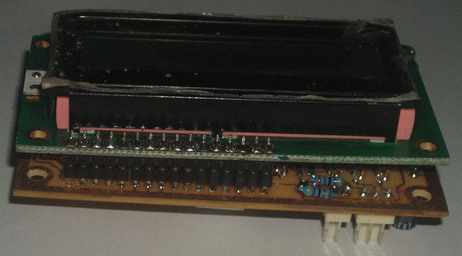

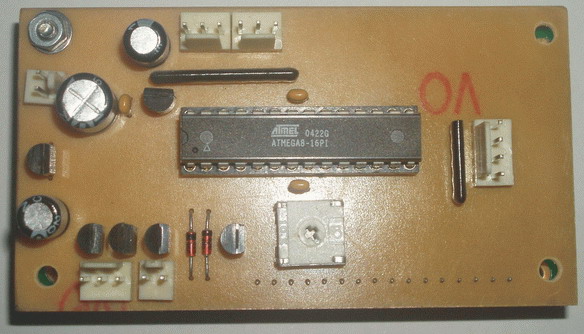

Ovládanie som navrhoval na riadenie čerpadla slnečných kolektorov, čerpadla kúrenia (kozubu) a elektrickej špirály v bojléry. Samozrejme nemusí byť použité na všetko súčasne. Môže sa použiť napríklad len pre ovládanie čerpadla kúrenia (kozubu), alebo termostat bojléra, alebo ovládanie slnečných kolektorov. Na dispeji sú zobrazované 4 teploty (teplota v kolektoroch, v bojléry, vo výmenníku kozuba a v komíne) rozsah merania je 0-100°C s rozlišovacou schopnosťou 1°C. Základom zapojenia je jednočipový mikroprocesor Atmega8. Zdrojom vnútorných hodín je interný RC oscilátor. Na zobrazovanie je použitý LCD displej 2x16 znakov. Ovládanie zabezpečujú 3 tlačítka.









 Naprogramovaný procesor, plošný spoj, alebo oživený modul si môžete objednať u autora.
