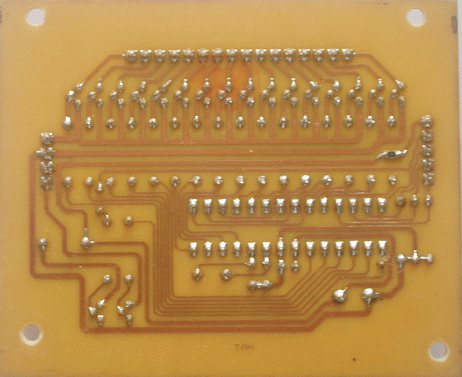

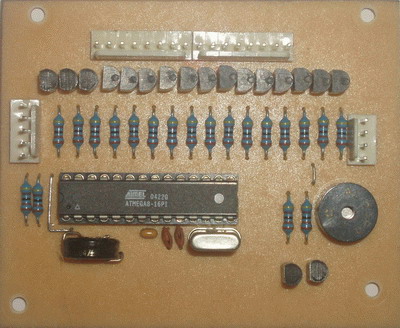

Základom zapojenia pre hodiny s budíkom a časovačom je jednočipový mikroprocesor Atmega8. Zdrojom vnútorných hodín je 16 MHz kryštál. Na zobrazovanie času je použitý LED displej (z klasického "blšákového budíka"), ktorý je riadený multiplexne. Hodiny obsahujú aj funkciu budík a funkciu časovač (automatické vypnutie). Jas displeja sa nastavuje trimrom R4 v napájacom zdroji. Budenie jednotlivých segmentov LED displeja zabezpečujú tranzistory. Zvuk alarmu vydáva piezomenič zapojený cez tranzistor T17 do mikroprocesora. Časovač ovláda cez tranzistor T18 hlavné napájanie zosilňovača.

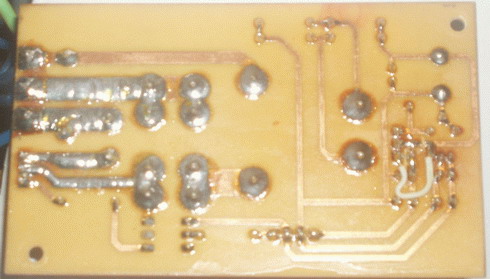

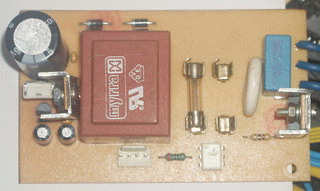

Schéma zapojenia hodín Schéma zapojenia napájacieho zdroja hodín













 Naprogramovaný procesor, plošný spoj, alebo oživený modul si môžete objednať u autora.
